Bras de battage de pieux pour tunnel CAT 320 | Flèche de battage de pieux pour excavatrice à profil bas

BRAS ET FLÈCHE DE FONÇAGE DE PIEUX POUR EXCAVATRICE

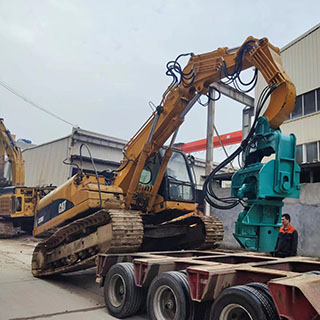

Le Bras de battage de pieux pour tunnel CAT 320 est un accessoire d'excavatrice spécialement conçu pour Pelles hydrauliques Caterpillar série 320 (classe 20-22 tonnes), optimisé pour opérations de battage de pieux en tunnel, souterraines et en espace confiné.

Contrairement aux bras de battage classiques, ce bras de battage de type tunnel est doté d'un conception structurelle compacte et discrète, permettant un fonctionnement stable dans des environnements avec hauteur limitée, espace restreint et angles de travail complexes, tels que les tunnels, les passages souterrains, les ponceaux et les projets de fondations de métro.

La structure du bras est renforcée à l'aide de plaques d'acier à haute résistance Grâce à une répartition optimisée des contraintes permettant de gérer la charge verticale et les vibrations générées lors du battage des pieux, la conception précise de l'alignement garantit une verticalité accrue des pieux, tout en assurant un contrôle précis et un équilibre optimal de la machine.

Chaque bras de battage de pieux de tunnel CAT 320 est sur mesure En tenant compte des limites de hauteur du tunnel, des spécifications du marteau, du type de pieu et des conditions du chantier, nous proposons une solution pratique et fiable pour les projets de construction souterraine spécialisés.

 ▎PRINCIPALES CARACTÉRISTIQUES

✔ Conception compacte spécifique aux tunnels

Structure à faible hauteur sous plafond adaptée aux espaces souterrains et confinés.

✔ Structure porteuse renforcée

Conçu pour résister aux vibrations et aux impacts continus du battage de pieux.

✔ Contrôle vertical stable

Améliore la précision du positionnement des piles dans un espace de travail limité.

✔ Équilibrage optimisé de la machine

Garantit un fonctionnement sûr et sans encombre dans des conditions restreintes.

✔ Compatibilité personnalisée

Supporte les marteaux vibro et les enfonce-pieux hydrauliques selon les besoins.

 ▎SITUATION DE CONFIGURATION

 ▎ACIERCOUPE

L'incision est plane afin de garantir la précision de la découpe des plaques d'acier.

 ▎SOUDURE EN RAINURE

Avant le soudage, nous avons utilisé une fraiseuse à grand rayon pour fraiser le bord de la tôle (procédé conique). Ainsi, la soudure pénètre à l'intérieur de la tôle d'acier et confère à la structure des performances supérieures.

Des machines à souder orbitales sont utilisées pour le soudage, et le renforcement et le soudage manuels sont effectués aux angles et aux renforts.

Notre flèche et notre bras sont constitués d'une structure caissonnée soudée de grande taille et de plaques épaisses ou multicouches pour les zones à fortes contraintes.

De plus, la plaque de renfort intérieure la rend plus solide.

 ▎GRANDE MACHINE À PERCER -- PERCER À BOUT

L'efficacité du traitement est supérieure, la précision est meilleure et la qualité du produit ainsi que l'efficacité du travail sont grandement améliorées.

 ▎TRAITEMENT DE SURFACE DE LA PIÈCE - GRENOUILLEMENT

Les petites billes d'acier de la grande machine de grenaillage sont utilisées pour frapper la surface de la pièce afin d'éliminer la rouille et les petites impuretés présentes à la surface de la plaque d'acier, de sorte que la surface de la pièce présente son éclat métallique d'origine et augmente l'adhérence de l'apprêt.

 ▎APPRÊTS ET TRAITEMENTS DE PEINTURE

Utilisez la même peinture que celle utilisée en usine pour la pelle mécanique afin de garantir une couleur uniforme.

 ▎TRAITEMENT DE COURBURE DES TUYAUX DUR À HAUTE PRESSION ET DES PIPELINES

1. Bride et cylindre hydraulique soudés par friction - utilisation d'une machine de soudage par friction à grande vitesse, ce qui offre une efficacité supérieure et évite les soudures artificielles erronées et les bulles d'air.

2. Machine de cintrage de tubes automatique - utilise une commande numérique pour contrôler le degré de cintrage du pipeline et cintre automatiquement le tube en acier sans soudure, avec une précision accrue.

 ▎SERVICES DE PEINTURE / D'EMBALLAGE / DE TRANSPORT

1. La peinture de couleur est conforme à celle de l'usine d'excavatrices de la marque (couleur personnalisable), utilisant une peinture de haute qualité pour rendre le produit plus délicat et plus beau.

2. Nous utilisons un film étirable pour emballer le produit. (À noter : le cadre en bois à trois plis est à noter.)

3. Nous collaborons depuis de nombreuses années avec plusieurs compagnies maritimes chinoises, et leurs services de transport sont excellents. (Nous recommandons les incoterms FOB/CIF/CNF)

 ▎CERTIFICATS ET HISTORIQUE DE L'USINE

À l'origine, nous étions affiliés à une usine privée singapourienne en Chine. Spécialisés exclusivement dans le secteur des excavatrices, nous bénéficions d'une solide expertise en matière de données et de fabrication. Nous fournissons des accessoires professionnels pour excavatrices aux concessionnaires du monde entier. La qualité est notre priorité absolue, et nous accordons une grande importance aux détails afin que les concessionnaires de grandes marques nous choisissent comme partenaires.

(Les informations et les photos ne sont pas affichées afin de protéger la vie privée des clients.)
